研究定位

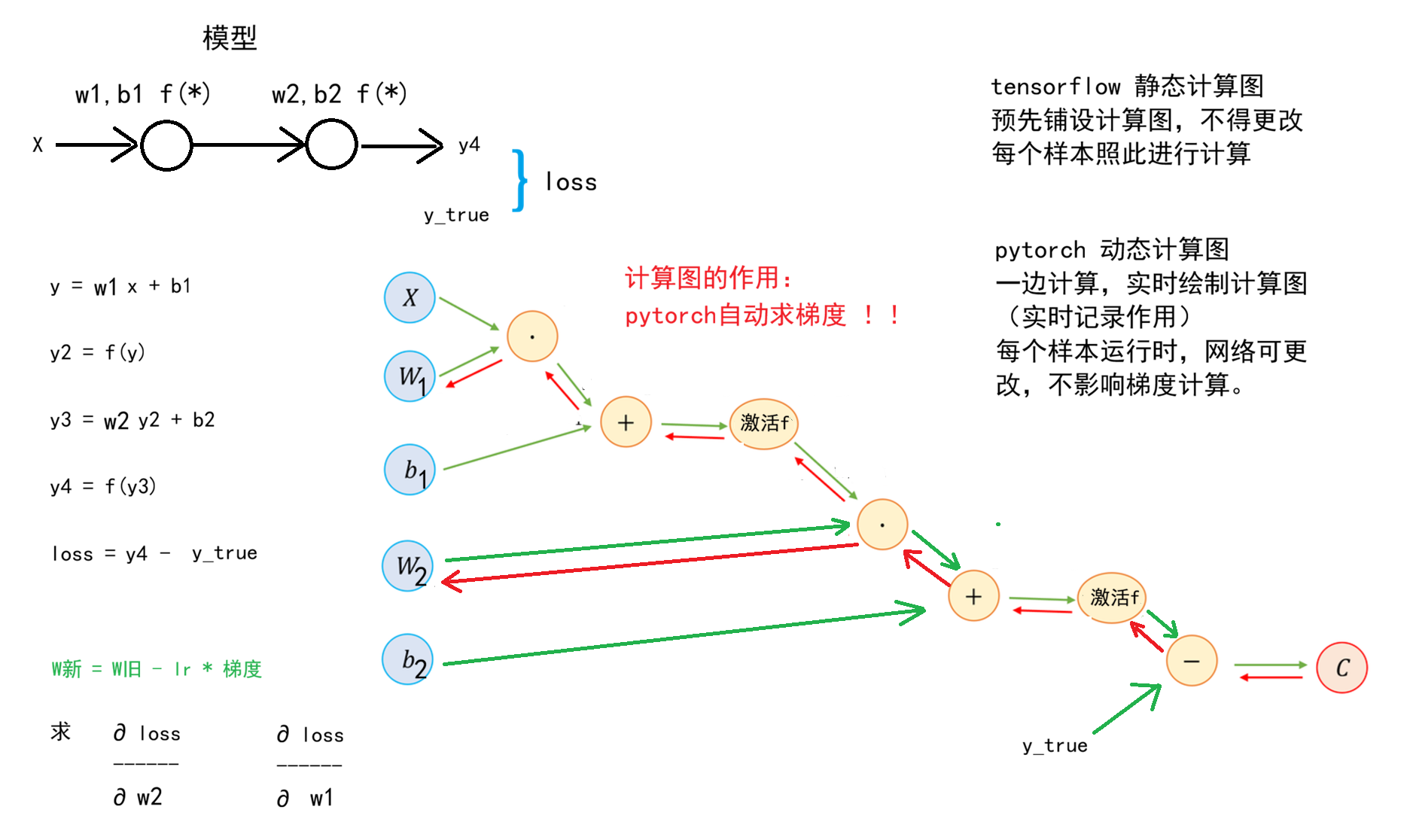

计算图就是一张“变量之间如何计算”的账本；前向传播计算结果，反向传播沿着账本用链式法则计算梯度。

数据流与机制

设两层模型：

z₁ = w₁x + b₁,  h = f(z₁),  ŷ = w₂h + b₂

L = (ŷ − y)²

前向是 x → z₁ → h → ŷ → L。反向则从损失开始：

$$
\frac{\partial L}{\partial w_1}
=\frac{\partial L}{\partial \hat y}
\frac{\partial \hat y}{\partial h}
\frac{\partial h}{\partial z_1}
\frac{\partial z_1}{\partial w_1}
$$

PyTorch 中完整训练步骤是：

optimizer.zero_grad()
logits = model(x)
loss = criterion(logits, y)
loss.backward()
optimizer.step()

• backward() 计算梯度，不更新参数。
• step() 才根据梯度更新参数。
• 梯度默认累积，所以普通训练每轮先清零。
• CrossEntropyLoss 通常接收原始 logits，不先做 Softmax。
• model.eval() 只改变部分层行为；推理还应使用 no_grad() 或 inference_mode()。

资料中的 FigureCanvasInterAgg 报错属于 IDE 绘图后端与 Matplotlib 版本契约问题，不能直接归因于模型。先验证脚本是否可以 savefig()，再检查 IDE、插件和后端版本。

研究小结

数据 → 模型 → logits → loss → backward → gradient → step 是后续所有深度学习模型共同的训练骨架。模型再复杂，也没有跳出这条主线。

研究延伸

计算图不仅是训练步骤说明，也是分析深度学习系统的统一工具。后续可以补充三类实验：梯度消失/爆炸的数值观察、不同优化器对同一 loss surface 的路径差异、no_grad() 与 inference_mode() 对显存和速度的影响。

读论文时也可以沿着计算图追问：哪些张量需要保存给反向传播？哪些操作阻断梯度？显存峰值来自激活、参数、梯度还是优化器状态？
